Inteligentní řádkové LCD displeje
Prakticky všechny řádkové LCD displeje jsou řízeny obvodem HD44780 od firmy HITACHI (případně kompatibilním řadičem), takže ovládání a většinou i zapojení vývodů je stejné.
Řízení těchto displejů může probíhat 8bitově nebo 4bitově, což je výhodné, protože při 4bitové komunikaci postačí pro řízení pouze 1 port.
Zapojení vývodů pro displej 16 x 2 znaků:
Číslo vývodu | Označení | Funkce |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
GND Ucc Uo RS R/W E DB0 DB1 DB2 DB3 DB4 DB5 DB6 DB7 |
Zem ( 0V ) Napájecí napětí ( 4,75 - 5,25V ) Nastavení kontrastu displeje ( max. kontrast Uo=0V ) Příkaz ( log0 ), data ( log1 ) Čtení ( log1 ), zápis ( log0 ) dat nebo příkazu Vstup povolení Data / příkaz ( dolní bit ) Data / příkaz ( horní bit ) |
V případě, že chceme s
řadičem komunikovat 4bitově, se používají pro přenos dat vývody DB4 až DB7.
Komunikaci řídí vývody RS ( určuje jestli hodnota na vývodech DB určuje
příkaz nebo data ), R/W (určuje směr přenosu dat ) a E ( určuje, kdy jsou na
vývodech DB platná data - potvrzení probíhá přechodem z log1 na log0 ).
pozn.: my budeme používat pouze zápis do řadiče, takže
vývod R/W bude připojen na log0.
Zápis do řadiče probíhá takto ( 4bitová komunikace ):
Nejprve nastavíme signál RS podle toho, jestli chceme přenášet data nebo příkaz, a signál E na log1. Poté na vodiče DB4 - DB7 přivedeme horní 4 bity dat a potvrdíme vynulováním signálu E. Poté opět nastavíme E na log1 a přivedeme na DB4 - DB7 dolní 4 bity dat a opět potvrdíme vynulováním signálu E. Potom počkáme dobu určenou na provedení dané instrukce.
Displej obsahuje dva typy pamětí, do kterých můžeme zapisovat:
DDRAM - obsahuje znaky, které se
zobrazují na displeji. Rozvržení:
Číslo znaku | 0 | 1 | 2 | 3 | ... | 15 |
Řádka 1 | 00h | 01h | 02h | 03h | ... | 0Fh |
Řádka 2 | 40h | 41h | 42h | 43h | ... | 4Fh |
CGRAM - obsahuje uživatelem definované znaky. Kódy těchto znaků jsou 00h - 07h. Každý znak je definován osmi po sobě jdoucími buňkami, v kterých je znak definován dolními 5 bity. Takže adresy pro jednotlivé znaky jsou: znak 0: 0h - 07h, znak 1: 08h - 0Fh atd.
Seznam příkazů:
Příkaz/data | RS | DATA | Čas provedení | |||||||
7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | |||
Vymaž displej | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1,64ms |
Návrat na začátek | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | x | 1,64ms |
Volba režimu | 0 | 0 | 0 | 0 | 0 | 0 | 1 | I/D | S | 40us |
Zapni/vypni displej | 0 | 0 | 0 | 0 | 0 | 1 | D | C | B | 40us |
Nastavení kurzoru | 0 | 0 | 0 | 0 | 1 | S/C | R/L | x | x | 40us |
Nastavení komunikace | 0 | 0 | 0 | 1 | DL | N | 0 | x | x | 40us |
Nast. adresy CGRAM | 0 | 0 | 1 | adresa CGRAM | 40us | |||||
Nast. adresy DDRAM | 0 | 1 | adresa DDRAM | 40us | ||||||
Zápis do CGRAM/DDRAM | 1 | data pro CGRAM/DDRAM | 40us |
Legenda: x - libovolná hodnota
I/D - směr pohybu kurzoru ( log1 - vpravo, log0 - vlevo )
S - režim displeje
D - zapnutí ( log1 ), vypnutí (log0 ) displeje
C - zobrazování kurzoru ( log0 - vypnuto, log1 - zapnuto )
B - blikání kurzoru ( log0 - vypnuto, log1 - zapnuto )
S/C - posun displeje po zápisu dat ( log1 ), posun kurzoru po zápisu dat (
log0 )
R/L - posun doleva ( log0 ), doprava ( log1 )
DL - 8 bitová komunikace ( log1 ), 4 bitová komunikace ( log0 )
N - 2 řádkový displej ( log1 ), 1 řádkový displej ( log0 )
Čas provedení je doba, kterou musíme počkat po zadání dat, na provedení daného příkazu.
Aby se s displejem dalo komunikovat musíme nejprve provést inicializační sekvenci, v které nastavíme požadované chování displeje.
Inicializační sekvence je popsána v programu
pro zobrazení textu ´AHOJ´ do středu 1. řádku.

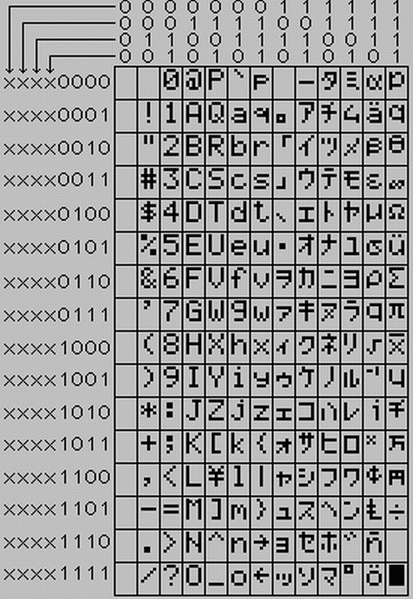

Mapa znaků:
;*************************************************
;******************LCD na P1**********************
;*zobrazeni napisu 'AHOJ' na 1. radek a 7.sloupec*
;***autor: miloslav siroky, vytvoreno 27.02.2006**
;*************************************************
start: ;*****zobrazeni ;*****nastaveni nastav: ;*****zobrazeni zobraz: ;--------------- ;--------------- ;********vystup prikaz: ;--------------- ;--------------- ;*****zpozdovaci del15ms: sm15ms: del1ms: sm1ms: del40us: del1s: sm1s: |
org call mov call napisu**** mov call mov call mov call mov call jmp displeje*** mov call mov call mov clr call mov call mov call mov call call call mov call call call ret znaku***** zapis hornich push swap anl setb setb mov clr call pop zapis dolnich anl setb setb mov clr call ret prikazu***** zapis hornich push swap anl setb mov clr call pop zapis dolnich anl setb mov clr call ret smycky***** mov call djnz ret mov mov djnz djnz ret mov djnz ret mov call djnz ret end |
00h nastav a,#10000110b prikaz a,#'A' zobraz a,#'h' zobraz a,#'o' zobraz a,#'j' zobraz $ p1,#10000000b del1s p1,#00000000b del15ms p1,#00010010b p1.4 del40us a,#00101000b prikaz a,#00001100b prikaz a,#00000001b prikaz del1ms del1ms a,#00000010b prikaz del1ms del1ms ctyr bitu--- acc a a,#00001111b acc.5 acc.4 p1,a p1.4 del40us acc ctyr bitu--- a,#00001111b acc.5 acc.4 p1,a p1.4 del40us ctyr bitu--- acc a a,#00001111b acc.4 p1,a p1.4 del40us acc ctyr bitu--- a,#00001111b acc.4 p1,a p1.4 del40us r7,#15 del1ms r7,sm15ms r5,#5 r6,#250 r6,$ r5,sm1ms r5,#40 r5,$ r4,#65 del15ms r4,sm1s |
;nastaveni potrebnych parametru displeje ;nastaveni pozice dalsiho zapisovaneho znaku ;na 1.radek, 7.sloupec ;nekonecna smycka ;cekani po zapnuti displeje ;nastaveni 4-bitoveho rezimu+nastaveni bitu E ;potvrzeni hodnoty nulovanim E ;cas na provedeni prikazu ;nastaveni:dvouradkovy displej, znak 5x7bodu ;provedeni prikazu ;zapnuti displeje,nastaveni: ;vypnuti kurzoru, vypnuti blikani kurzoru ;provedeni prikazu ;smazani displeje ;provedeni prikazu ;doba na provedeni prikazu ;kurzor na zacatek,vynulovani posunu displeje ;provedeni prikazu ;doba na provedeni prikazu ;ulozeni akumulatoru do zasobniku ;prohozeni horni a dolni ctverice bitu ;vynulovani hornich ctyr bitu ;nastaveni RS na log1 ;nastaveni E na log1 ;odesleni hodnoty na P1 ;potvrzeni hodnoty stazenim E na log0 ;pauza na prijem hodnoty ;nacteni akumulatoru ze zasobniku |
